標準模組總成(一)

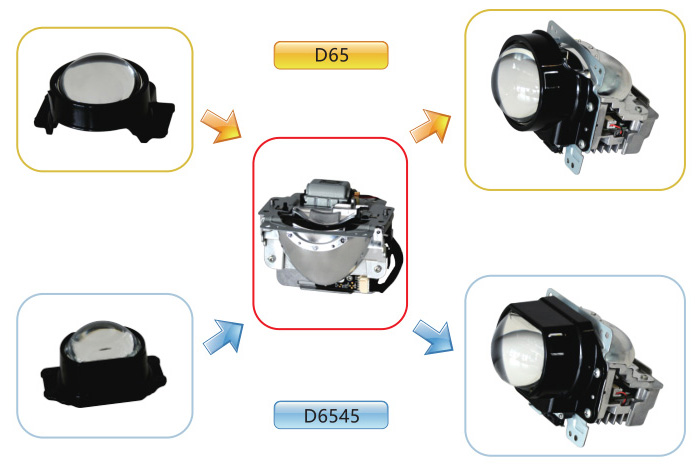

一、標準模組總成

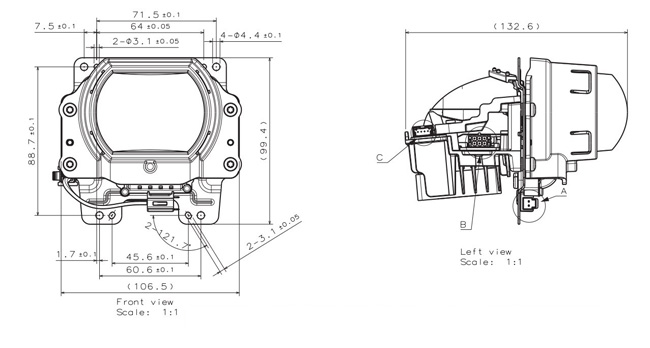

二、產品尺寸

SDL01-RB-D65 產品尺寸:132*106*108



SDL02-RB-D6545 產品尺寸:132*106*99


三、PES 單元---圓形/方形透鏡

1、功能:遠光/近光一體,通過靜音馬達帶動齒輪切換遮光板,實現遠近光功能切換。

2、透鏡大小——D65mm, D65*45

3、重量——約515g

4、散熱方式——主動散熱(帶風扇)

5、固定方式——預留安裝孔

6、驅動——內置驅動

7、產品滿足GB以及ECE關于 LED 大燈模組的光學標準

8、模組總成EMC滿足CISPR25 等級4標準

9、LED 模組在環境溫度-40℃ - 90℃正常工作

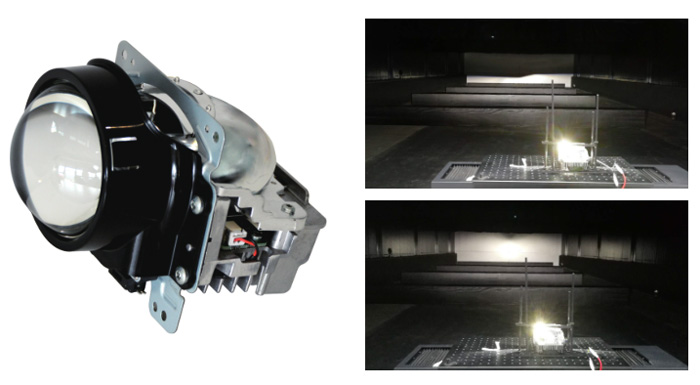

產品實測




在路照模擬參數設定(兩透鏡間距1.4M , 透鏡中心離地高度0.8M,按面罩透過率85%)條件下:

近光:

滿足法規要求,滿足吉利的三級路照標準。
遠光:
滿足法規要求,滿足吉利的三級路照標準。


LED熱流明:1顆5芯1900LM

實測屏幕光通量:
近光:925LM 遠光:1580LM
