標準模組總成
TIR 單元---方形透鏡
1、功能：遠光/近光一體，獨立遠近光光學結構，無遠近光切換機構。
2、透鏡大小——D65*45
3、重量——約520g
4、散熱方式——被動散熱(無風扇）
5、固定方式——預留安裝孔
6、驅動——外置驅動
7、產品滿足GB以及ECE關于 LED 大燈模組的光學標準
8、模組總成EMC滿足CISPR25 等級4標準
9、LED 模組在環境溫度-40℃ - 90℃正常工作

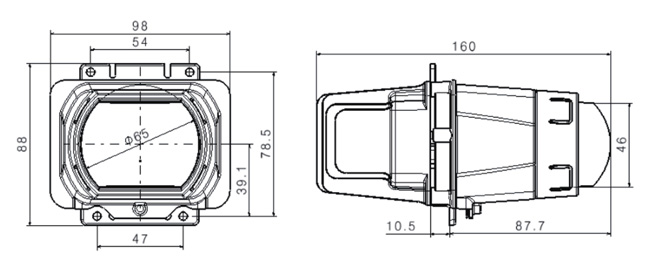

SDL03-TB-D6545 產品外觀尺寸：160*98*88（mm）

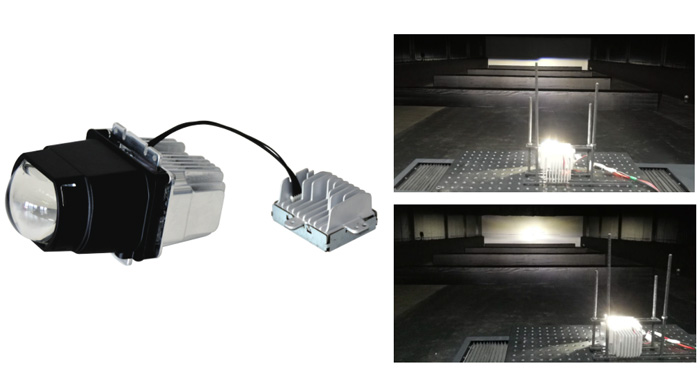

產品實測
在路照模擬參數設定（兩透鏡間距1.4M ， 透鏡中心離地高度0.8M，按面罩透過率85%）條件下：
近光：
滿足法規要求，路照滿足吉利的三級標準
遠光：
滿足法規要求，路照滿足吉利的三級標準。
LED熱流明(7顆1芯+2顆1芯+1顆2芯）
近光：1925LM 遠光：3010LM
實測屏幕光通量：
近光：959LM 遠光：1520LM
